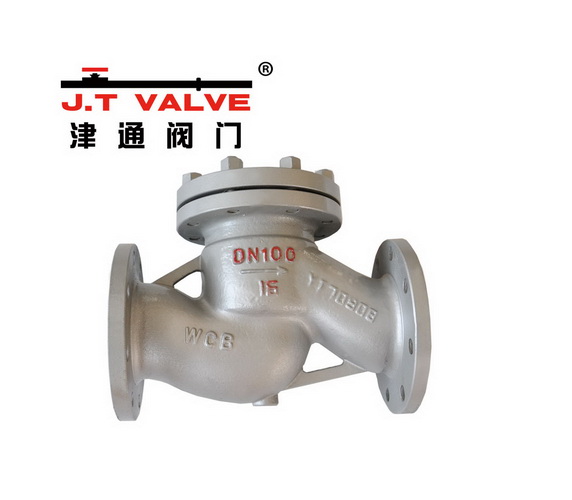

升降式止回閥
- 產品描述
升降式止回閥是指依靠介質本身流動而自動開、閉閥瓣，依靠閥瓣自重和流體壓差實現自動阻止流體介質倒流的閥門，又稱逆止閥、單向閥、逆流閥和背壓閥。止回閥屬于一種自動閥門，其主要作用是防止介質倒流、防止泵及驅動電動機反轉，以及容器介質的泄放。止回閥還可用于給其中的壓力可能升至超過系統壓得輔助系統提供補給的管路上。
產品結構合理，密封可靠，性能優良，造型美觀。
產品可根據不同的工況選擇軟質密封或者硬質密封，密封面堆焊Co基硬質合金，耐磨，耐蝕抗擦傷性能更好，使用壽命長。
開啟壓力小，閥瓣在很小的壓差下就能完全打開。
內裝式的銷軸結構，減小外泄漏點，使用可靠。
中腔采用自緊式密封結構，密封性能隨壓力升高而增強，保證了密封性能。
零件材質及法律，對焊端尺寸可根據實際工況或用戶要求合理選配，滿足工程需要。
性能規范
|
公稱壓力PN(MPa) |
1.6 |
2.5 |
4.0 |
||
|
試驗壓力(MPa) |
殼體硬度試驗 |
2.4 |
3.75 |
6.0 |
|
|
密封試驗(液) |
1.76 |
2.75 |
4.4 |
||
|
密封試驗(氣) |
0.5~0.7 |
||||
|
適用介質 |
水、蒸汽、油品 |
硝酸類 |
油 |
||
|
適用溫度℃ |
≤425 |
≤100 |
≤550 |
||
主要零部件材料
|
序號 |
零件名稱 |
材質 |
|
|
ASTM |
GB |
||
|
1 |
閥體 |
WCB, WC1,WC6,WC9,C5 CF8,CF8M,CF8C,CF3,CF3M |
WCB,WC1,WC6,WC9,C5 CF8,CF8M,CF8C,CF3,CF3M |
|
2 |
閥瓣 |
WCB,WC1,WC6,WC9,C5 CF8,CF8M,CF8C,CF3,CF3M |
WCB,WC1,WC6,WC9,C5 CF8,CF8M,CF8C,CF3,CF3M |
|
3 |
雙頭螺柱 |
A193-B7,A320-B8,A193-B8M |
35CrMoA,25Cr2MoV,0CM8Ni9,0Cr17Ni12Mo2 |
|
4 |
六角螺母 |
A194-2H,A194-8,A194-8M |
45,35CrMoA,25Cr2MoV, 0Cr18Ni9,0Cr17Ni12Mo2 |
|
5 |
墊片 |
柔性石墨+不銹鋼 |
柔性石墨+不銹鋼 |
|
6 |
閥蓋 |
A105,F11,F22,F5,F9 F304, F316, F321, F304L, F316L |
25,1Cr18Ni9Ni,0Cr18Ni12Mo2Ti 20Cr1Mo1V,25Cr2MoV |
